產品介紹

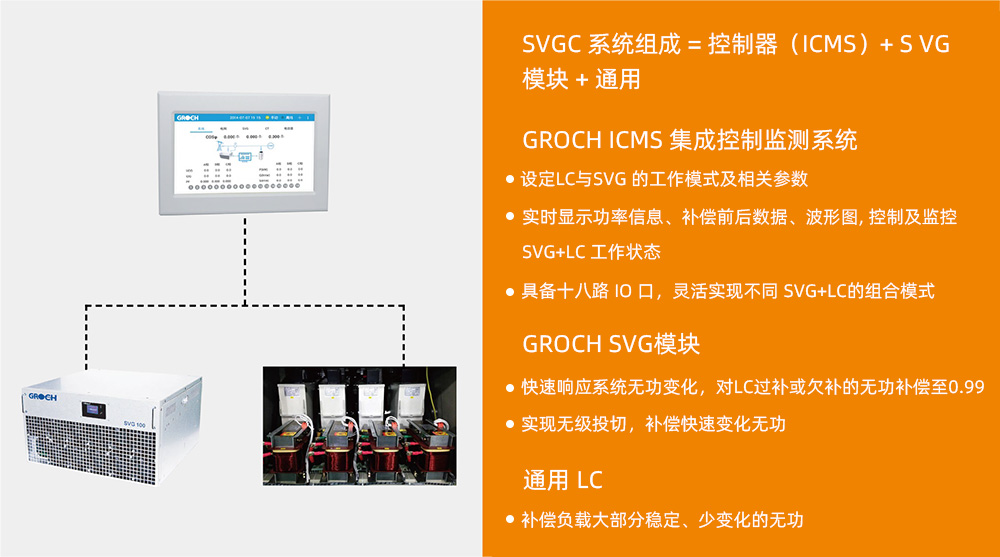

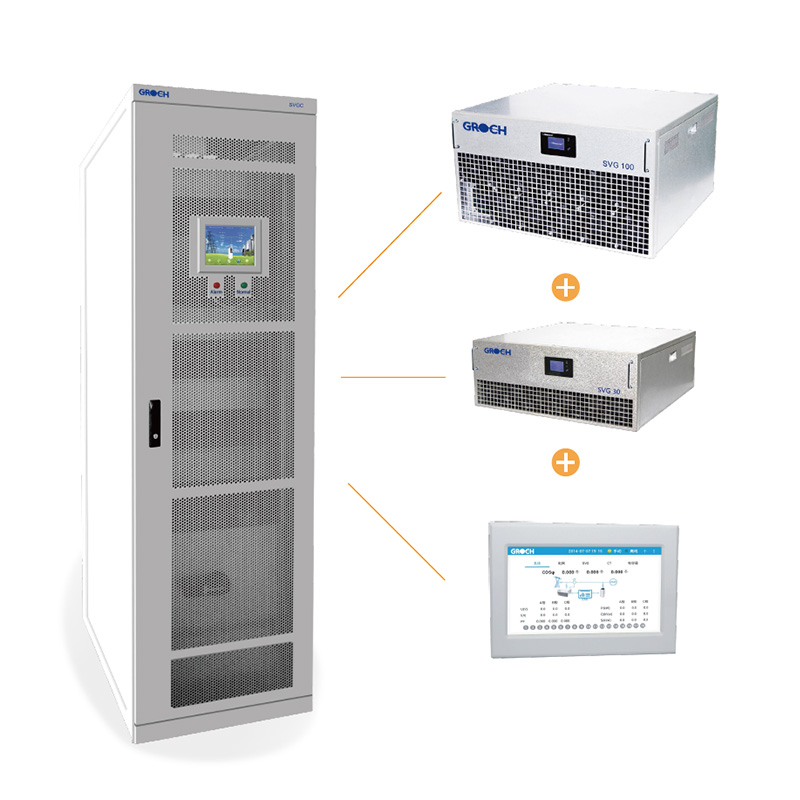

SVGC系統結構/ ICMS主要功能

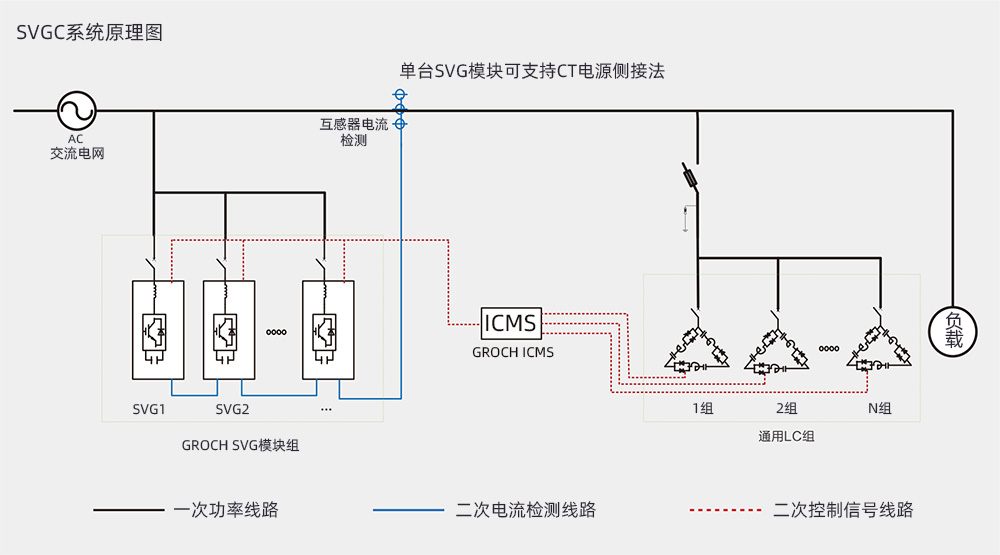

SVGC結構示意圖

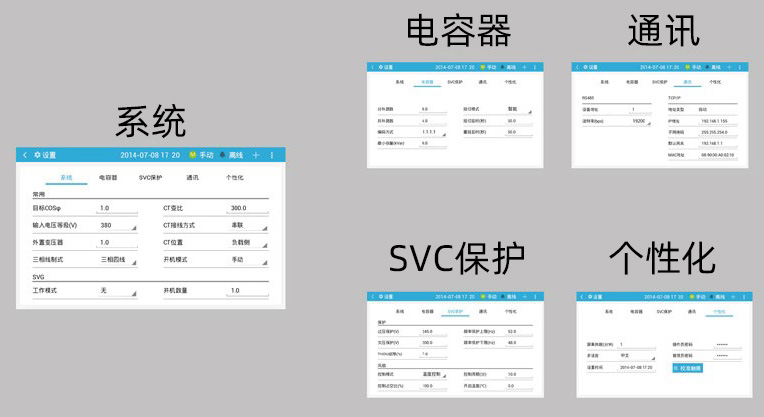

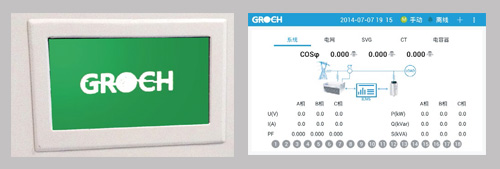

7 英寸觸摸彩屏，實時顯示功率信息，補償前后的數據及波形圖實時顯示數據：GROCH ICMS 可實時控制及監測SVG及 LC 的工作狀態，同時在顯示屏上可顯示電網電壓、電網電流、頻率、COSφ、PF、THDU、THDI、有功功率、無功功率、視在功率、SVG 工作狀態、電容器工作狀態等重要參數。

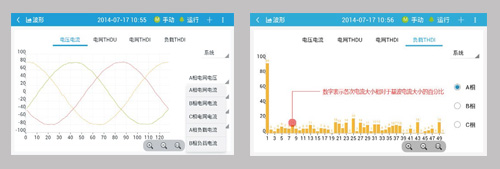

圖像查看功能ICMS 具有實時圖像顯示功能，包括波形圖和頻譜圖兩種形式。在圖形狀態下，操作人員可以根據需要隨時放大或縮小圖形的大小，以滿足不同的查看需求。
波形數據：電網電壓波形、電網電流波形、負載電流波形、補償電流波形、電網電壓頻譜、電網電流頻譜、負載電流頻譜。

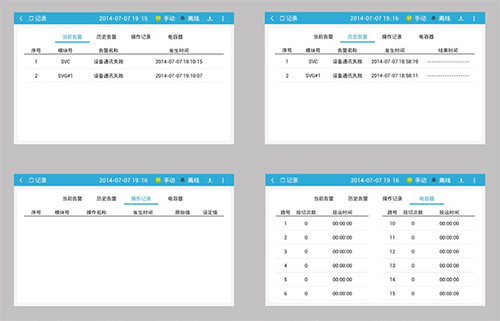

數據記錄功能GROCH ICMS可對各組電容器運行時間、各組電容器投切次數、設備運行時長、歷史操作、歷史告警、SVG及LC投切次數和投運時間進行記錄
補償模式設定功能GROCH ICMS 可對三相共補、三相分補、混合補償進行自由設定 ;
GROCH ICMS 可選擇晶閘管投切或接觸器投切；可設定電容器組多種投切模式 如：堆棧、正常、循環、智能等模式；
GROCH ICMS 具有過欠壓、過欠頻、缺相、過載、過溫、諧波電壓超標等保護功能。

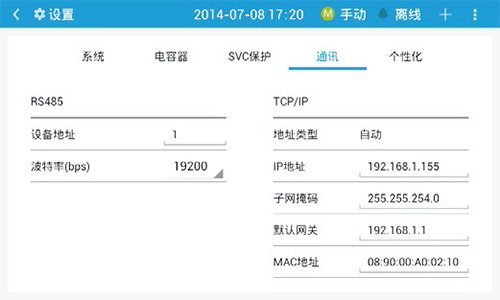

遠程通訊功能GROCH ICMS 提供 485 接口、網口（選配），以滿足不同現場對 ICMS 控制及監控的需求。

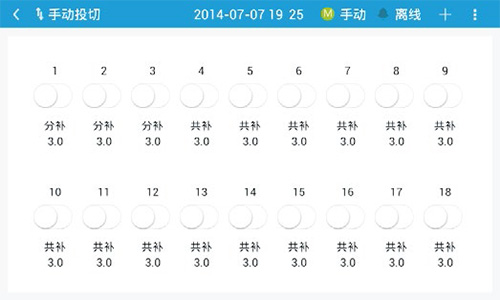

具備十八路IO口，靈活實現不同SVG+LC的組合模式在手動投切模式下，點擊個電容器下面的白色按鈕，即可開通或關斷相應的電容器。
SVGC產品特點
補償特性好
響應時間快

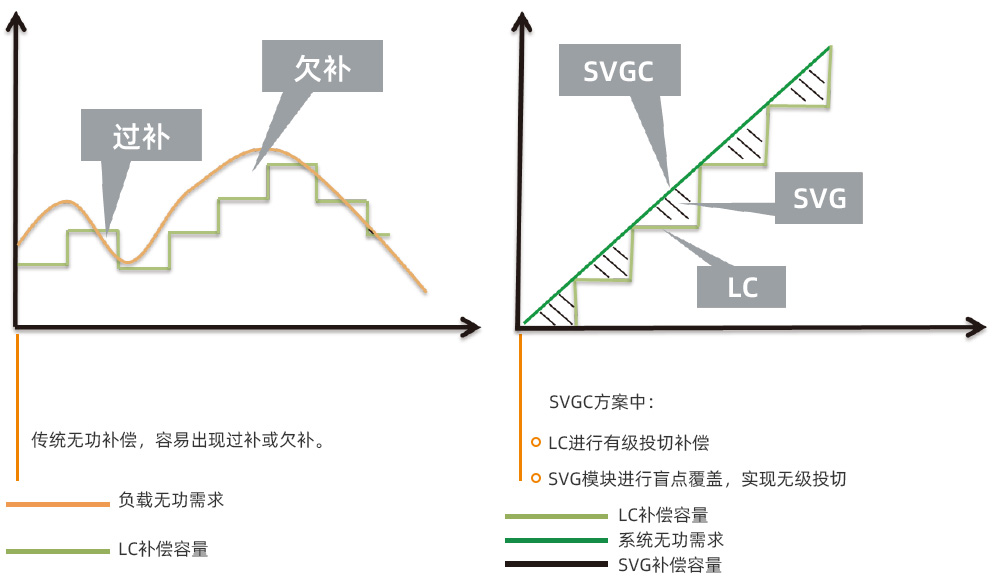

SVGC 方案中：

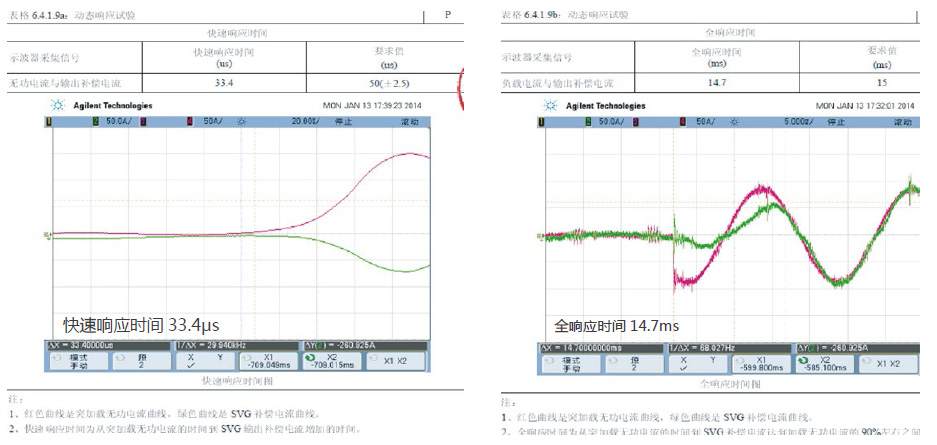

● 快速響應由 SVG 模塊來實現。SVG 快速響應時間 <50us，全響應時間 <15ms；
● SVGC 中的 SVG 體現出電力電子開關的優勢，傳統的 SVC 中，晶閘管僅為快速開關作用，無法體現出“高頻快速投切”價值。（通常投切一次 100ms 以上，而 SVG 中的 IGB T 1 秒鐘開關次數可超 15 000 次）
應用靈活
通過對 SVGC 方案中的任一功率元器件（SVG 模塊或 LC）進行組合，可實現：
● SVGC 方案的性能調節：SVGC 補償范圍從 -1~1
● SVGC 方案的價格調節
● SVGC 方案的應用行業覆蓋
以 300kvar 補償容量為例：
| SVGC 方案一 | SVGC 方案二 | SVGC 方案三 | |
|---|---|---|---|
| LC | 50×5 | 50×4 | 30x9 |
| SVG | 50 | 100 | 30 |
| 補償容 | -50～30 | -100～30 | -30～300 |
備注：補償范圍表格中，負為感性，正為容性
SVGC工作時序圖

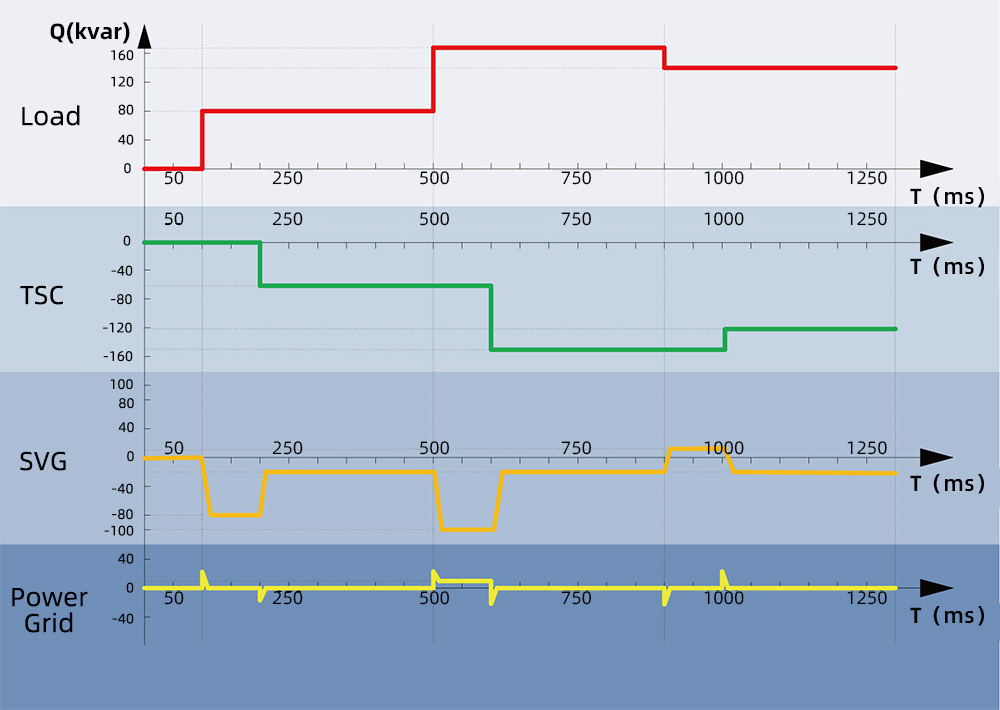

LC 與 SVG 配合使用時的補償效果時序圖 (LC-補償容量30kvar一組，SVG-100kvar）
● 100 ～ 200ms：
負載的無功突增，LC 來不及動作，SVG 會實時響應補償系統無功；
● 200 ～ 500ms：
LC 響應投入補償，此時 SVG 會實時減少補償容量；
● 900 ～ 1000ms：
負載的無功突減時，LC 來不及切除投入的電容器，SVG 會實時發出一個反向補償?shù)臒o功，將 LC 過補的容量補償?shù)簦?/p>
● 1000ms ～：
LC 將多余的補償容量切除，此時 SVG 又會實時跟蹤系統無功變化，將系統中剩余的無功消除。
