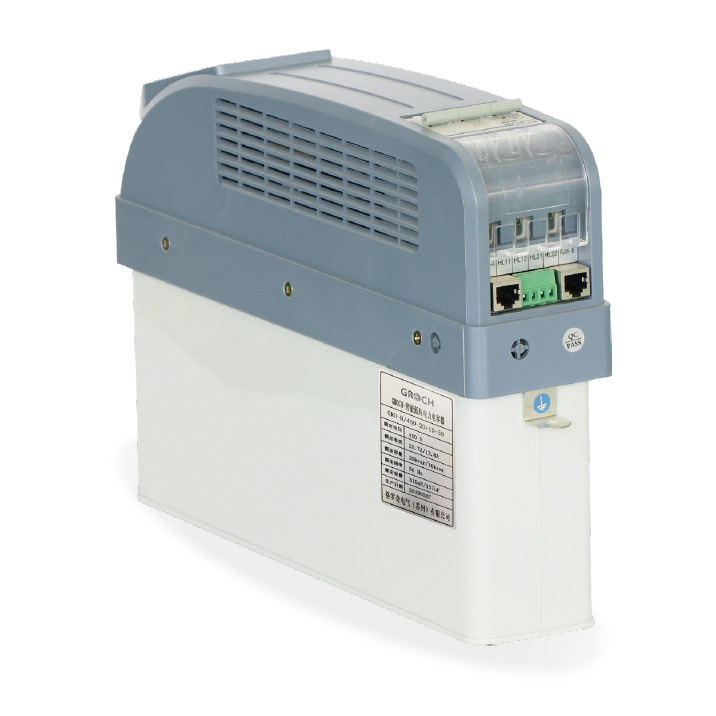

產品介紹
H系列智能電力電容補償裝置是0.4KV、50HZ低壓配電高效節能、降低線損、提高功率因數和電能質量的新一代無功補償設備。它由智能測控單元、晶閘管復合開關電路、線路保護單元、兩臺(△型 )或一臺( Y型 )低壓電力電容器構成。替代常規由熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器 、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置。改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果更好、體積更小、功耗更低、價格更廉、節約成本更多、使用更加靈活、維護更方便、使用壽命更長、可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?/p>
H系列智能電力電容補償裝置采用定制段式LCD液晶顯示器, 可實時顯示三相母線電壓、三相母線電流、三相功率因數、頻率、投切狀態、有功功率、無功功率、諧波電壓總畸變率，電容器溫度。
H系列智能電力電容補償裝置通過內部晶閘管復合開關電路，自動尋找合適投入(切除)點，實現無弧通斷; 保證過零投切，無涌流、觸點不燒結、微能耗、無諧波，同時具有抗干擾、防雷擊和電源缺相、空載跳閘的保護功能，特別適用于無功補償時切換電容器，無需加裝散熱器。
特點
加入我司自主研發的電容放電回路 , 使電容能在1-2S 之內將殘余電放完; 可靠保護電容及復合開關的壽命。(這一技術可以更為方便的用于動態補償裝置中，同行業的復合開關(未加放電電路)在切完電容后如果再投，由于電容電還未放完，會造成可控硅擊穿或者電容損壞)。
本產品運用先進的軟件過零檢測技術，能夠準確的找出過零點，同時在檢測到有諧波時不發出投入指令，同行大都采用硬件過零方式( 如過零光耦，此種方式由于器件的差異化，不能準確的捕捉到過零點)。
缺相保護 : 當電網中A、B 、C、三相缺相時, 未投入的對應的智能電容器組不再投入, 已投入的對應的智能電容器退出運行，達到保護設備的目的。
| 技術參數： | |
|---|---|
| 工作電壓: | 共補380VAC，分補220VAC |
| 電壓偏差: | 土20% 工作頻率50Hz |
| 控制方式: | 多參數模糊控制 取樣信號0~5A |
| 測量精度: | 電壓.電流≤0.5% 溫度≤土1℃ 功率因數≤土0.01 |
| 補償參數: | 投切間隔10S (可調) |
| 聯機數量: | 每組不超過128臺 |
| 可靠性能: | 投切次數100萬次以上，運行衰減率<1%/年 |
| 使用條件: | 戶內用，電壓總畸變率<5%，電流總畸變率<30% 工作環境溫度- 2濕度≤95%, 海拔2000米以下 ( 超過要求請致電說明 ) |
| 依據標準: | DL/T842-2003 GB/T 15576- 2008 GB/T7251.8- 2005 |
