節能型有源濾波器
產品介紹

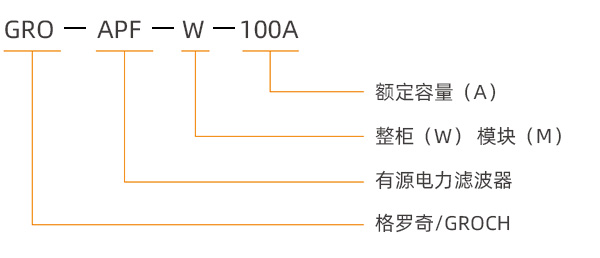

型號說明
產品特征
實現完美電能質量系統
諧波補償：
APF可同時濾除2~50次諧波，或根據需要有選擇的設置諧波電流的補償次數及各次諧波的補償率。
無功補償：
容性感性（-1~ 1）無級補償，PF 1.00完美無功補償效果。
三相不平衡補償：
三相有功不平衡補償、三相無功不平衡補償、分相補償。
APF可同時濾除2~50次諧波，或根據需要有選擇的設置諧波電流的補償次數及各次諧波的補償率。
無功補償：
容性感性（-1~ 1）無級補償，PF 1.00完美無功補償效果。
三相不平衡補償：
三相有功不平衡補償、三相無功不平衡補償、分相補償。
全面保護功能提升用戶應用穩定性
學習功能：
除了傅里葉算法外，格羅奇獨創了智能傅里葉算法，能夠自動學習電網環境及系統阻抗，有效避免系統震蕩，使系統達到最穩定的補償狀態。
諧振監測：
負載變化過程中，若出現諧振，APF自判斷并退出系統，同時報警，避免故障。
溫度監測：
實時監測ABC三相發熱器件（IGBT和電感）溫度，當溫度過高時會發出過溫警報，自動關閉停止補償。
各種保護：
APF具備各種保護功能：過電壓、欠電壓、過電流、短路保護等。
除了傅里葉算法外，格羅奇獨創了智能傅里葉算法，能夠自動學習電網環境及系統阻抗，有效避免系統震蕩，使系統達到最穩定的補償狀態。
諧振監測：
負載變化過程中，若出現諧振，APF自判斷并退出系統，同時報警，避免故障。
溫度監測：
實時監測ABC三相發熱器件（IGBT和電感）溫度，當溫度過高時會發出過溫警報，自動關閉停止補償。
各種保護：
APF具備各種保護功能：過電壓、欠電壓、過電流、短路保護等。
便于融入系統的設計
獨立風道：
格羅奇獨特的多層空間散熱設計，可有效隔絕環境粉塵粘附，提高產品散熱效率，設計過程中無需額外考慮環境因素，能夠適應不同的環境系統。
模塊化設計：
格羅奇APF采用模塊化設計，體積小重量輕，安裝時無需吊機、叉車等大型設備，省時、省力。壁掛式設計，安裝靈活，特別適用于空間小的場所。
靈活穩定：
25-100A五種容量模塊，任意容量組合并機，單柜容量可達600A，滿足不同容量需求。任意模塊都能實現所有功能，任意模塊出現問題，其余模塊都能夠正常運行，以保障系統安全運行的連續性。
格羅奇獨特的多層空間散熱設計，可有效隔絕環境粉塵粘附，提高產品散熱效率，設計過程中無需額外考慮環境因素，能夠適應不同的環境系統。
模塊化設計：
格羅奇APF采用模塊化設計，體積小重量輕，安裝時無需吊機、叉車等大型設備，省時、省力。壁掛式設計，安裝靈活，特別適用于空間小的場所。
靈活穩定：
25-100A五種容量模塊，任意容量組合并機，單柜容量可達600A，滿足不同容量需求。任意模塊都能實現所有功能，任意模塊出現問題，其余模塊都能夠正常運行，以保障系統安全運行的連續性。
良好的人機交互體驗
監控手段：
格羅奇APF針對不同的機型配備多種監控方式， 包括3.8英寸LCD顯示屏、4.3英寸觸摸彩屏、8英寸全彩液晶觸摸屏及后臺監控軟件，以適應用戶不同的需求。
監控?cái)?shù)據：
通過APF的監控系統，用戶可清晰了解如補償前后系統波形圖、頻譜圖、電流有效值大小、THDi、THDu、功率因數、有功功率、無功功率、視在功率等系統的電能質量改善情況。
格羅奇APF針對不同的機型配備多種監控方式， 包括3.8英寸LCD顯示屏、4.3英寸觸摸彩屏、8英寸全彩液晶觸摸屏及后臺監控軟件，以適應用戶不同的需求。
監控?cái)?shù)據：
通過APF的監控系統，用戶可清晰了解如補償前后系統波形圖、頻譜圖、電流有效值大小、THDi、THDu、功率因數、有功功率、無功功率、視在功率等系統的電能質量改善情況。
諧波的危害
對電網的危害
1.引發控制設備、繼電保護裝置拒動作或誤動作，燒毀設備或誤跳閘。
2.降低功率因數，浪費電能。
3.降低斷路器開斷能力，加大了斷路器容量的配置。
4.增加電纜線路損耗，降低傳輸能力，加速電纜絕緣老化和縮短電纜使用壽命。
2.降低功率因數，浪費電能。
3.降低斷路器開斷能力，加大了斷路器容量的配置。
4.增加電纜線路損耗，降低傳輸能力，加速電纜絕緣老化和縮短電纜使用壽命。
對設備的危害
1.引起局部并聯諧振和串聯諧振，嚴重降低供電安全，導致電容柜經常跳閘甚至損壞。
2.燒毀電容柜電容及保護元器件、母排。
3.增加變壓器銅損，鐵損與雜散損耗，導致變壓器發熱以及有效容量下降。
4.降低負載的容量。
5.縮短電氣設備和精密儀器的使用壽命，甚至損壞設備。
2.燒毀電容柜電容及保護元器件、母排。
3.增加變壓器銅損，鐵損與雜散損耗，導致變壓器發熱以及有效容量下降。
4.降低負載的容量。
5.縮短電氣設備和精密儀器的使用壽命，甚至損壞設備。
| 項目 | 200V-400V | 480V | 690V | 480V-690V ( 北美機型 ) |
|---|---|---|---|---|
| GRO-APF 5/10/15/025/35/050/060/075/100/150 | GRO-APF 075/150/225/300 | GRO-APF 075/150/225/300 | GRO-APF 090 | |
| 系統參數 | ||||
| 額定輸入線電壓 | 200V(-20%~ +20%); 380V(-40% ~ +20% ); 220V ( -40% ~ +20% ){單相APF} | 480V ( -20% ~ +20% ) | 690V ( -20% ~ +20% ) | 480V(-20% ~ +15%); 600V(-30% ~ +15% ); 690V (-30% ~ +15% ) |
| 電網頻率 | 50/60Hz ( 范圍 : 45Hz ~ 62Hz ) | 50/60Hz ( 范圍 : 45Hz ~ 62.5Hz ) | 50/60Hz(范圍:45Hz ~ 62Hz ) | |
| 可并聯臺數 | 不限 | |||
| 整機效率 | ≥97% | |||
| 電網結構 | 三相三線 ，三相四線 | 三相三線 | 三相三線， 三相四線 | |
| 電流互感器 | 150/5 ~ 10,000/5 | |||
| 電路拓?fù)?/td> | 三電平 | |||
| 性能指標 | ||||
| 額定容量 | 5A/10A/15A/025A/35A/050A/060A/075A/100A/150A | 075A/150A/225A/300A | 90A | |
| 諧波補償 | 支持 | |||
| 無功補償 | 支持 | |||
| 不平衡補償 | 支持 | |||
| 濾波范圍 | 2 ~ 50次 | |||
| 濾波次數選擇 | 2 ~ 50 次任意次數可選 | |||
| 濾波程度 | 2 ~ 50 次任意次數可調 | |||
| 諧波濾除率 | > 95% ( 第三方檢測數據) | |||
| 快速響應時間 | < 50μs | < 100μs | < 50μs | |
| 全響應時間 | < 5ms | < 20ms | < 5ms | |
| 目標功率因數 | 從-1 ~ 1 可調 | |||
| 控制算法 | FFT 算法、智能FFT 算法、瞬時無功算法 | |||
| 開關頻率 | 20kHz | |||
| 智能風冷 | 75L/Sec、151L/Sec、300L/Sec、405L/Sec | 380/760/1140/1520 ( L/Sec) | 359L/Sec | |
| 噪聲指標 | < 56dB | < 65dB | ||
| 通訊監控能力 | ||||
| 通訊接口 | RS485 , 網口 ( 選配 ) | |||
| 通訊協議 | Modbus協議、TCP/IP | |||
| 模塊顯示界面 | LCD 多功能觸摸彩屏; LED 指示燈 | 7寸觸摸液晶屏 | 7 寸液晶顯屏 ( 機架 ) ;4.3 寸液晶屏 ( 壁掛 ) | |
| PC 端軟件 | 選配 | |||
| 保護功能 | 過壓保護、欠壓保護、短路保護、逆變橋反向保護、過補償保護 | |||
| CT 監測告警 | 有 | |||
| 故障報警 | 有， 最多報警記錄500條 | |||
| 監控 | 支持獨立監控/支持集中監控 | |||
| 機械特性 | ||||
| 安裝方式 | 壁掛式/機架式 | 整柜式 | 機架式/壁掛式 | |
| 尺寸(寬*深*高；mm3) | 440*470*150、440*590*190、440*600*230、500*510*270 | 800*600*2200 | 500*590*250 | |
| 凈重 | 18kg、35kg、36kg、48kg | 290-560kg | 62kg | |
| 顏色 | 黑色細砂紋 | 淺灰色(國標7035 )\或客戶訂制 | 黑色 | |
| 環境要求 | ||||
| 海拔高度 | ≤1500m ,1500 ~ 4000m 之間, 根據國標GB/T3859.2 ,每增加100m,功率降低1% | |||
| 運行溫度 | -10℃~ +40℃ | —20°C~40°C(超過40°C設備可能自動降額運行) | ||
| 相對濕度 | 5%~ 95% , 無凝露 | |||
| 防護等級 | IP20 , 其余IP 等級可定制 | |||
| 相關標準 | ||||
| 遵循標準 | IEEE519、IEC 61000-3-6 , ER G5/4 | |||
